LED Lichtsteuerung
Seit der Einführung der LED in der Beleuchtung haben sich viele Möglichkeiten der Licht-Steuerung ergeben.
Durch die unterschiedlichen LED-Bauarten ergibt sich aber auch ein erhöhter Planungsbedarf, der vom Lichtplaner zu erbringen ist.
LED-Bauarten in der Beleuchtungstechnik:
-
„Retrofit“-LEDs – LED-Leuchtmittel zum Betrieb an 230V als Austausch für Glüh- und Halogen-Lampen (mit z.B. Fassungen E27).
-
„Festverbaute“-LEDs – LED-Chips sind in den Leuchten fest verbaut. Diese können vom Fachmann oder dem Hersteller getauscht werden.
-
LED-Bänder – LED-Chips die auf flexiblen Bändern montiert sind.
Bei der Planung einer Lichtsteuerung muss daher zuerst ermittelt werden, welche Leuchten und damit LED-Bauarten verwendet werden sollen.
Erst dann kann man die geeignete Steuerung für die Beleuchtung auswählen.
ACHTUNG:
Bei Neuinstallationen sollte zwingend eine 5fach-Verdrahtung verlegt werden, da nur dann alle Möglichkeiten der Lichtsteuerung
realisiert werden können.
Die 5fach-Verdrahtung ist bis zum Leuchten-Auslass zu verlegen.
Bei einer 3fach-Verdrahtung ist mit erheblichen Einschränkung der Steuermöglichkeit zu rechnen.
Übersicht über die möglichen Lichtsteuerungen:

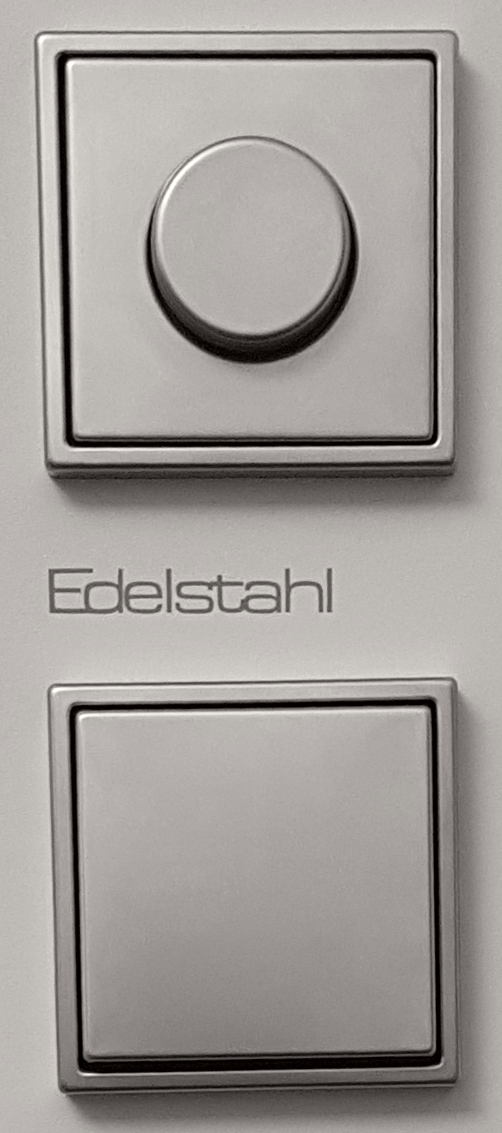

1. LED-Dimmer/LED-Steuergeräte für die Schalterdose Die einfachste Art der Lichtsteuerung ist die Installation von Einbau-Dimmern in die Schalterdosen. Dabei wird jeweils 1 Schaltkreis angesteuert. Je nach eingesetzter LED-Bauart sind LED-Phasenan-/abschnitt-Dimmer, 1-10V-Steuergeräte, DALI-Steuergeräte oder auch Taster notwendig.
Steuermöglichkeit: An-/Aus-Schalten und Dimmen
Hinweis: Bei der Ansteuerung über Phasenan-/abschnitt-Dimmern kann es je nach Kombination der verwendeten Geräte (Dimmer/(LED-Konverter)/LED-Chip) zu einer Beeinträchtigung des Dimm-Verhaltens kommen. Im ungünstigsten Fall kann es zum „Flackern“ der LEDs kommen oder eine Dimmung kann auch gar nicht möglich sein.
|
|
2. DALI-Steuerung Die DALI-Steuerung ist ein in der Lichtsteuerung eingesetztes digitales Bus-System. Es können einzelne oder auch mehrere Räume gesteuert werden. Hierfür werden Leuchten mit Betriebsgeräten benötigt, die einen DALI-Steuereingang haben. Die Ansteuerung erfolgt über Wand-Touchpanels, Funk/Bluetooth-Steuerung oder Schalter.
Steuermöglichkeit: An-/Aus-Schalten, Dimmen, Lichtszenen |
|
3. EIB/KNX-Bus-System (andere SmartHome-Systeme)
Die eingesetzten Leuchten können auch in ein vorhandenes SmartHome-System eingebunden werden.
Hierbei muss intensiv mit dem Planer, Installateur und Programmierer des SmartHome-Systems über die
möglichen Schnittstellen zur Einbindung der Leuchten gesprochen werden.
Es sind je nach System Steuergeräte oder Gateways notwendig.
Steuermöglichkeit: An-/Aus-Schalten, Dimmen, Lichtszenen, SmartHome-Vernetzung

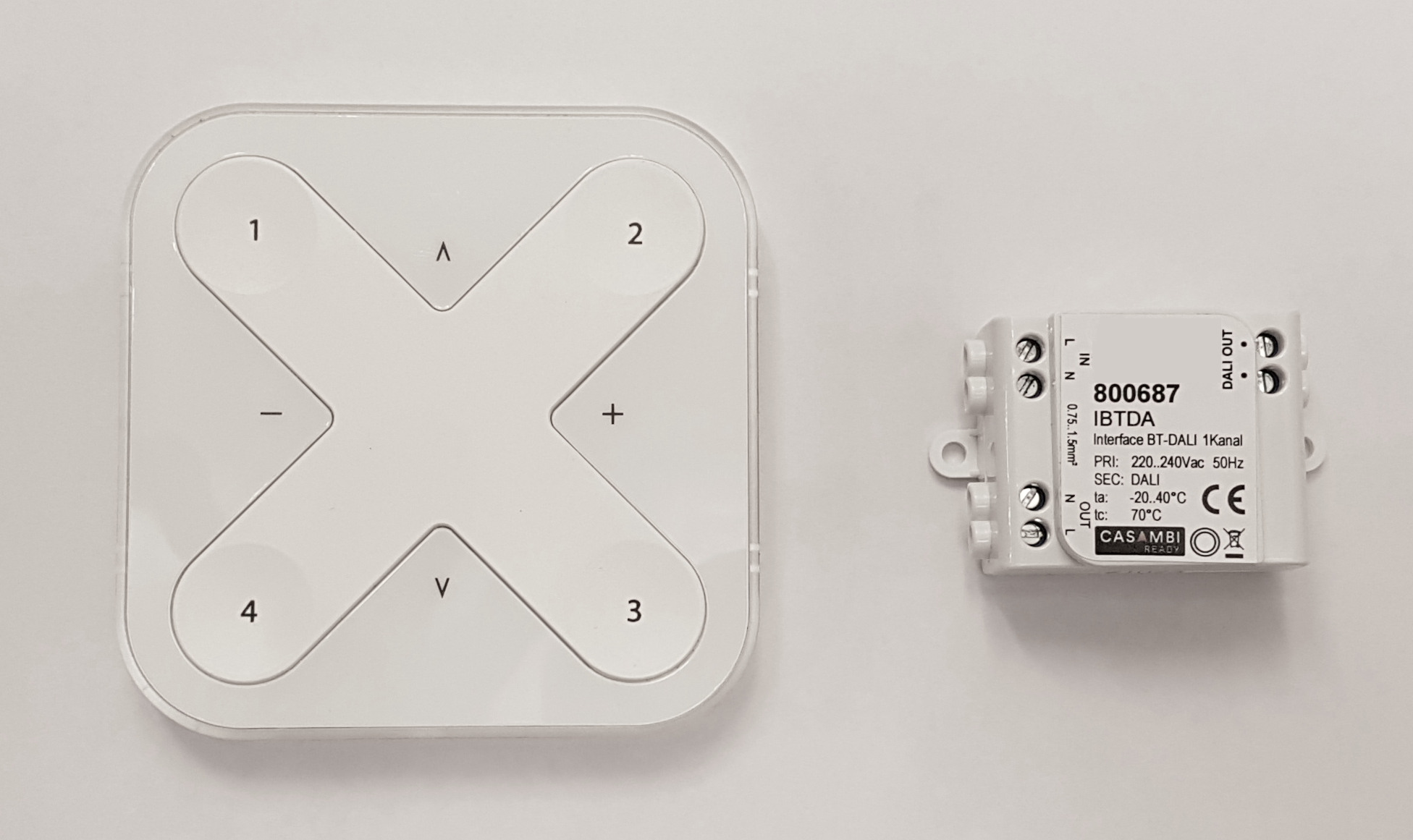

4. Funk/Bluetooth-Steuerung In manchen Fällen ist auch eine Steuerung über Funk oder Bluetooth sinnvoll. Dies wird besonders dann eingesetzt, wenn eine Änderung der vorhandenen Elektroinstallation nicht möglich ist oder der Aufwand für eine drahtgebundene Lösung unverhältnismäßig hoch wäre.
Steuermöglichkeit: An-/Aus-Schalten, Dimmen, Lichtszenen
|
|
Wir helfen Ihnen!
Aus dieser kurzen Übersicht ist ersichtlich, dass eine frühzeitige und detaillierte Planung notwendig ist, um die gewünschten
Steuermöglichkeiten von LED-Leuchten zu gewährleisten.
Dafür ergeben sich aber auch Beleuchtungs-Möglichkeiten, die früher kaum zu realisieren gewesen wären.
